锅炉是一种能量转换设备,提供热水的锅炉称为热水锅炉,主要用于生活,工业生产中也有少量应用。产生蒸汽的锅炉称为蒸汽锅炉,常简称为锅炉,多用于火电站、船舶、机车和工矿企业。锅炉利用燃料燃烧释放的热能或其他热能将工质水或其他流体加热到一定参数的设备,既然需要大量用到燃料,那么就需要安装易燃易爆气体报警器来保证锅炉房的安全。

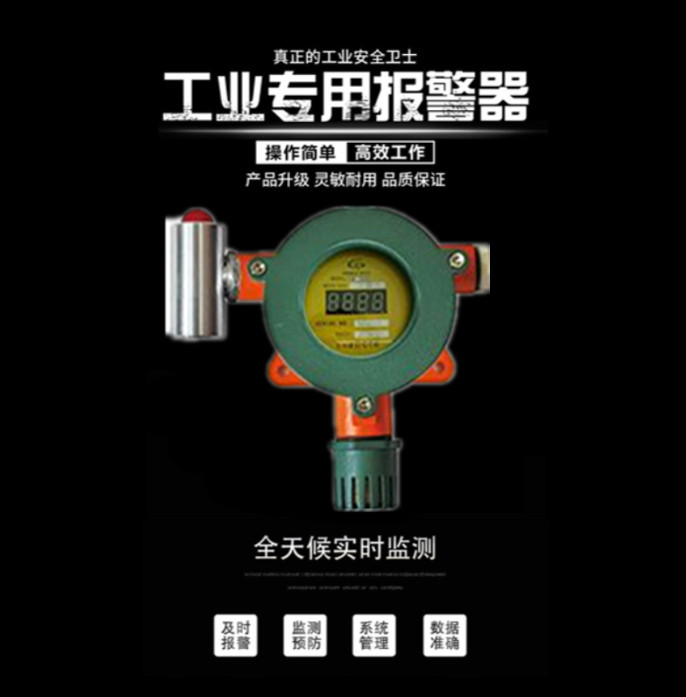

易燃易爆气体报警器的监控半径为5米,严格按照国家GB50493-2009石油化工可燃气体和有毒气体检测报警设计规范的要求而设计。按照设计规范要求的4.2.2的要求,可燃气体泄漏源处于封闭或者局部通风不良的半敞开式厂房内,每隔10m可设一台气体探测器,气体探测器距离气体泄漏源的距离保证在7.5m范围内。

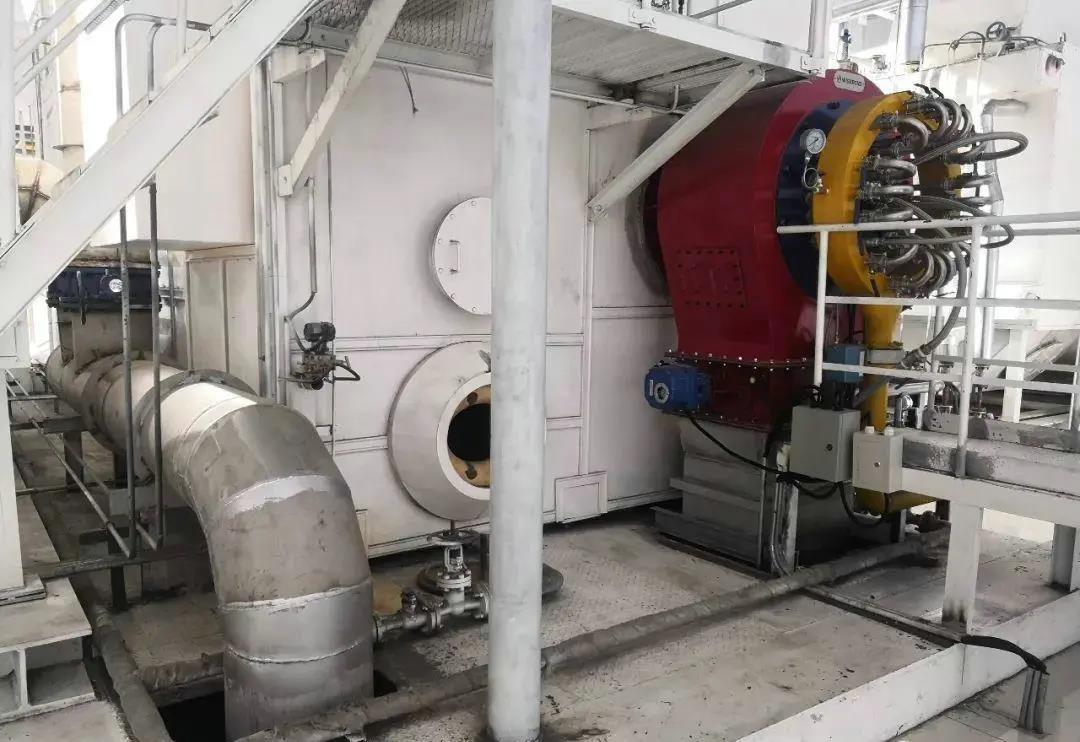

针对单通道的易燃易爆气体报警器,在选在安装气体探测器时只需要考虑探测器距离泄漏源的距离。一台气体锅炉非常容易发生漏气的地方便是锅炉燃烧器处。按照气体的物理特性,需要将气体探测器安装在燃烧器正上方离顶棚30-50公分的位置(具体以实际安装现场情况而定,此规定并未严格执行,只要在可控范围之内便可);在选定好气体探测器的安装位置后,还需要注意的一点,就是保持探测器传感器部位朝下。
确定好气体探测器的安装位置后,下一步考虑易燃易爆气体报警器的另一组成部分的安装,那就是气体报警控制器。该设备属于非防爆监控主机,不能安装在像锅炉房这样的防爆现场,需要安装在监控室或者值班室等等便于观察的区域。气体报警控制器比较好安装,只要将控制器竖立垂直地面高度1.5米处壁挂式安装即可。选择总线制。这样可以减少布线难度和布线成本,所有探头通过一根4芯屏蔽线接入主机,理论至多接入255个气体变送器;气体变送器数量低于10个,可以选择分线制,每个探头通过单独的屏蔽线接入主机。
2.距离
在实际工况中,由于每个探头的安装位置和主机的距离有远有近,当距离比较远时,建议采用总线制,总线制一般的传输距离有1Km,只需要布一根主线即可,所有探头都可接入主线;另外,通过增加中继器的方式可以增加RS485的传输距离,理论上距离不受限制。短距离的情况下使用分线制。
3.信号处理需要
很多情况下,气体变送器的检测数据是需要多次处理。4-20mA为标准工业信号,可接入各种PLC和DCS系统,但是当需要保存数据,二次显示数据,就需要使用标准RS485信号。 |
